機型 |
單位 |
PBM-115A |
工作臺 |
||
工作臺面積? |
mm |
1400×1600 |
T型槽(槽寬×槽數×間距) |
mm |
22×900×200 |
最大載重 |
kg |
8000 |
最小分割角度 |
deg |
0.001 |
最高轉速 |
rpm |
2 |
最大旋轉範圍 |
mm |
2400 |
行程 |
||
X軸行程 |
mm |
2000 |
Y軸行程 |
mm |
1600 |
Z軸行程 |
mm |
1500 |
W軸行程 |
mm |
500 |
主軸 |
||
主軸直徑 |
mm |
110 |
主軸套筒 |
mm |
225 |
鼻端錐度 |
#50 |
|
主軸轉速(齒輪式) |
rpm |
3000 |
進給速度 |
||
切削速率(X/Y/Z) |
m/min |
5/5/5 |
快送速率(X/Y/Z) |
m/min |
10/10/10 |
快速速度(W-axis) |
m/min |
6 |
主軸馬達 |
||
馬達(發那科) |
kw |
18.5(22/26 ? opt.) |
自動換刀系統ATC |
||
刀具數 |
pcs |
32(40/60 ? opt.) |
刀具最大重量 |
kg |
25 |
刀具最大尺寸(直徑×長度) |
mm |
125×400 |
隔空刀最大道具尺寸(直徑×長度) |
?250×400 |
|
定位精度 |
||
3軸雷射定位精度(JIS B6330) |
||
定位精度/全行程 |
mm |
±0.008 |
重霞定位精度 |
mm |
+0.003 |
3軸雷射定位精度(VDI 3441)/重覆5次 |
||
定位精度 |
mm |
0.015 |
重覆定位精度 |
mm |
0.012 |
其他 |
||
水箱容量 |
L |
310 |
所需氣壓 |
Kg/cm2 |
6.5 |
所需動力 |
KVA |
40~50 |
占地面積 |
mm |
ST:6800×8250(CTS:7000×10000) |
機臺重量 |
Kg |
25000 |

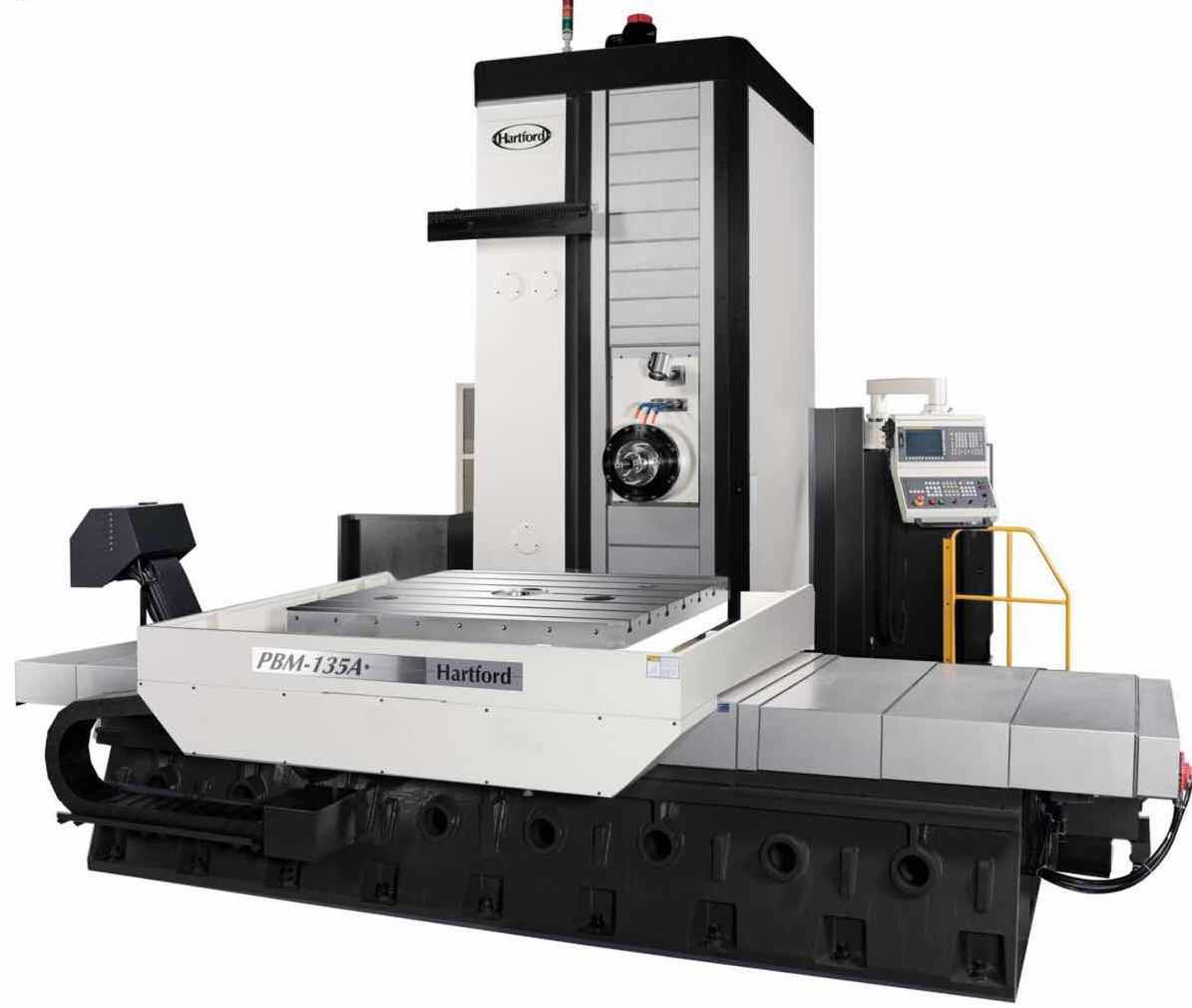

臥式鏜銑加工中心
產品名稱 臥式鏜銑加工中心
