機型 |
單位 |
5BC-226/326/426 |
工作臺 |
||
工作臺面積? |
mm |
2000/3000/4000×1800 |
T型槽(Y方向) |
mm |
22×7/11/15×250 |
最大載重 |
kg |
8000/10000/12000 |
行程 |
||
X軸行程 |
mm |
2000/3000/4000 |
Y軸行程 |
mm |
2600 |
Z軸行程 |
mm |
1000/1200 |
主軸鼻端至工作臺距雕 |
mm |
Z1000=75~1075（ITRI-5A63） Z1000=190-119（CYTEC_HSK-A100） Z1200-75-1275（ITRI-5A63） Z1200=190-139（CYTEC_HSK-A100） |
主軸中心倒立柱 |
mm |
480 |
門寬 |
mm |
2000 |
主軸 |
||
主軸功率 |
Kw(S1/S6) |
29.5/37(ITRI-5A63.SEICO_HSK-A63_15000rpm) 30/37(ITRI-5A63.PERON,SPEED_HSK-A63_24000rpm） 34/43(CYTEC,CS-34-180-S_HSK-AI00_12000rpm) |
主軸核定扭力 |
rpm |
70.4/88.3(ITRI-5A63,SEICO_HSK-A63_15000rpm) 72/88(ITRI-5A63,PERON ? SPEED.HSK-A63_24000rpm) 170/220(CYTEC,CS-34-180-S_HSK-A100_12000rpm） |
主軸轉速 |
15000/24000(HSK-A63) ? 12000(HSK-A100) |
|
鼻端錐度 |
HSK-A63/HSK-A100 |
|
B軸 |
||
B軸轉速 |
rpm |
60 |
B軸扭力(最大) |
Nm |
1200ITRI-5A63)? 1000(CYTEC-M21) |
夾持扭力 |
Nm |
4000(ITRI-5A63）4000(CYTEC-M21) |
B軸行程 |
degree |
±105°(ITR1-5A63）±110°(CYTEC-M21) |
定位精度 |
±5'' |
|
C軸 |
||
C軸轉速 |
rpm |
60 |
C軸扭力(最大) |
Nm |
1000(ITRI-5A63)? 1000(CYTEC-M21) |
夾持扭力 |
Nm |
4000(ITRI-5A63）4000(CYTEC-M21) |
C軸行程 |
degree |
±105°(ITR1-5A63）±110°(CYTEC-M21) |
定位精度 |
±5''(ITR1-5A63）±2(CYTEC-M21) |
|
進給速度 |
||
切削速率(X/Y/Z) |
m/min |
X/Y/Z：12 |
快送速率(X/Y/Z) |
m/min |
X：24/20/20 Y:18 Z:16 |
自動換刀系統 |
||
刀具敷 |
pcs |
32/40、60(A-Type) |
刀具最大重量 |
kg |
7（HSK-A63）20（HSK-A100） |
刀具尺寸 |
mm |
?75×300(HSK-A63) ? ?125×400(HSK-A100) |
定位精度 |
||
JIS B6330 |
||
定位精度/全行程 |
mm |
±0.010 |
重霞定位精度 |
mm |
+0.003 |
VDI 3441/重覆5次 |
||
定位精度 |
mm |
0.015/0.016/0.018 |
重覆定位精度 |
mm |
0.014/0.014/0.015 |
其他 |
||
水箱容量 |
L |
640 |
所需空壓 |
kg/cm2 |
6.5 |
工作臺至地面高 |
mm |
960 |
幾臺高速 |
mm |
6020(HSK-A63) ? 6220(HSK-A100) |
佔地面積 |
mm |
10417/11417/13007×6940 |
幾臺重量 |
kg |
29000/33000/37000 |

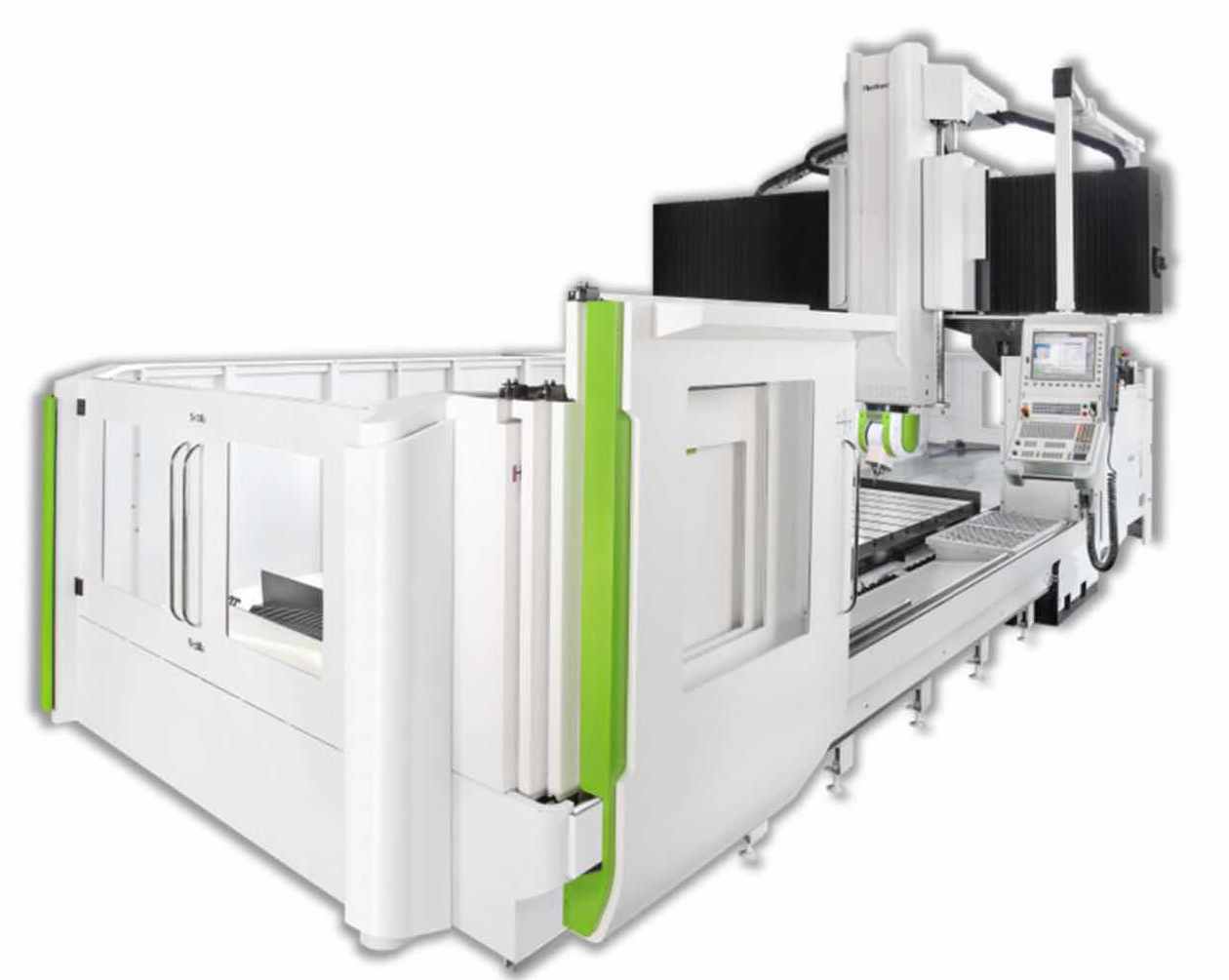

龍門型5軸加工中心
產品名稱 龍門型5軸加工中心
